MB102-PCB-KIT

MB102 3.3V 5V используется для стабилизации входного напряжения от компьютера или внешних источников питания.
Есть возможность подключения до двух плат.

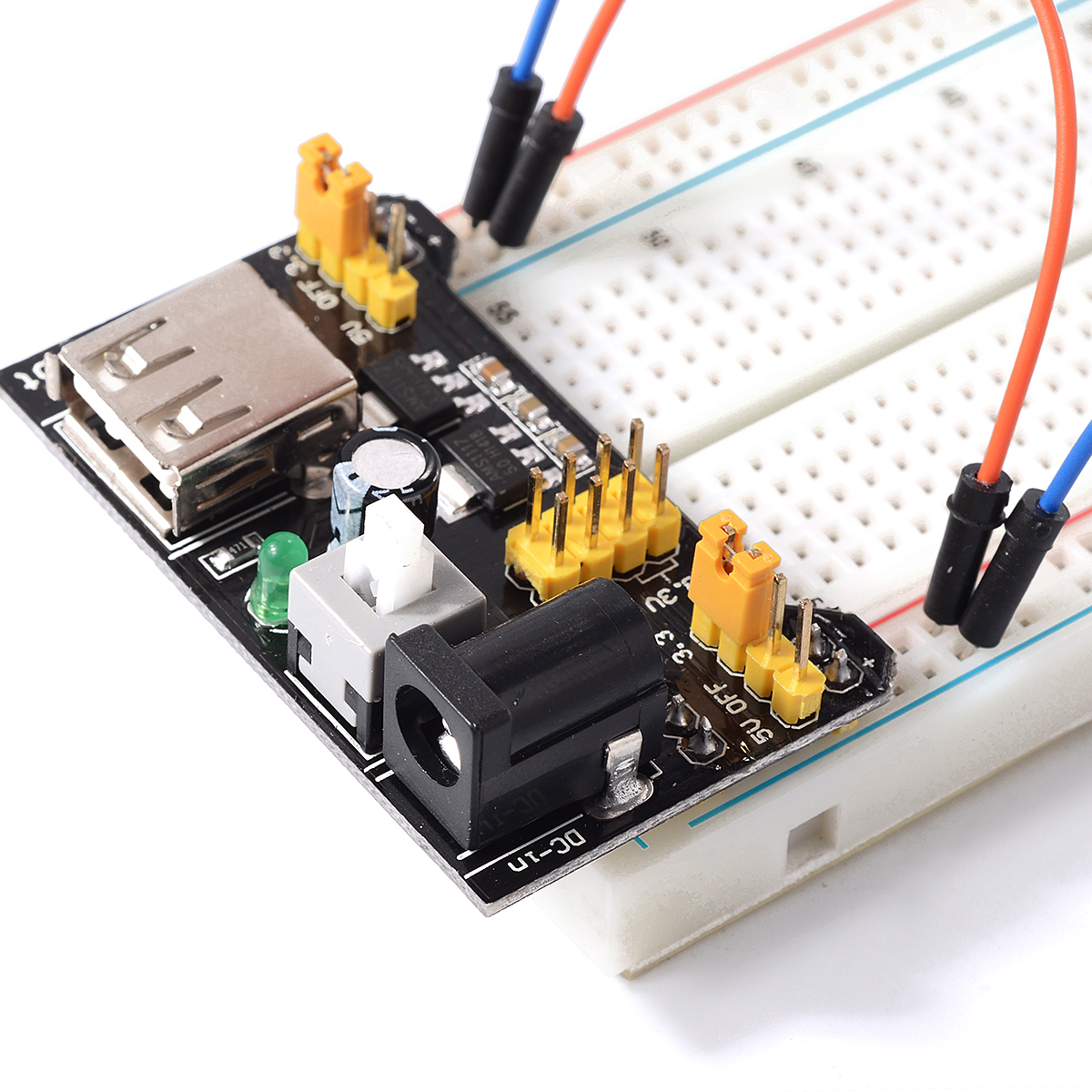

Для использования модуля питания нужно собрать макет и подключить к нему выходы устройства. Произвести настройку перемычками желаемого выходного напряжения. Потом на модуль питания нужно подать напряжение или от компьютера, или от внешнего источника питания и нажать кнопку включения.

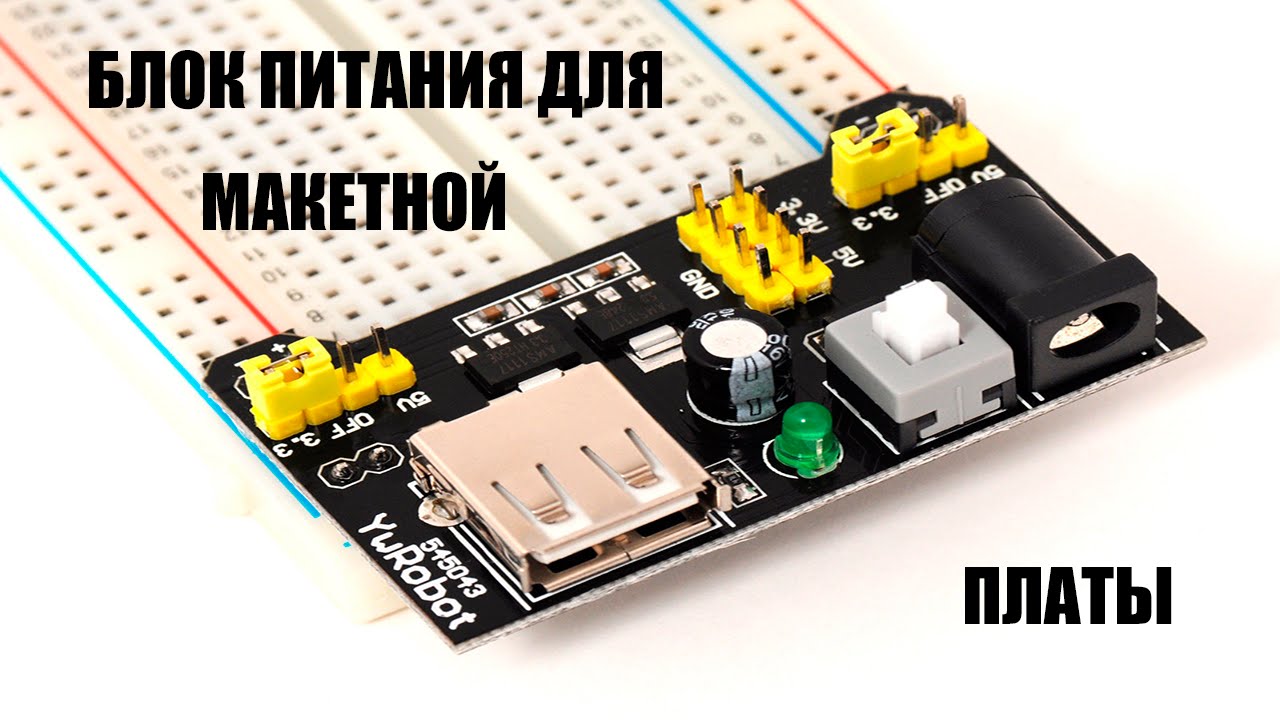

Модуль питания управляется с помощью двух перемычек и кнопки включения. У перемычек есть 3 позиции 5V, OFF, 3V3 (напряжение 5В, выключено, напряжение 3,3В). Также на плате есть светодиод индикации включенного питания.

Модуль питания MB102 3.3V 5V имеет 4 интерфейса:
для подключения внешнего источника питания (сетевого адаптера);
для подключения USB от компьютера;
колодка заземления имеет 8 выводов, обозначение выводов 3.3V, 5V, GND.
выходы стабилизированного напряжения, 2 для 5 В и 2 для 3,3 В.
Питание модуля осуществляется или от внешнего источника питания (сетевого адаптера), или от компьютера через USB порт.

Характеристики:
Входное напряжение: 6...12В (сетевой адаптер), 5В (через USB порт)
Выходное напряжение: 3,3В и 5В
Выходной ток: 500 мА
Светодиодный индикатор питания

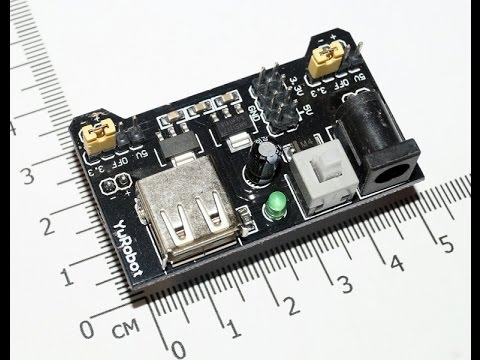

Размеры: 53 х 32 х 24 мм

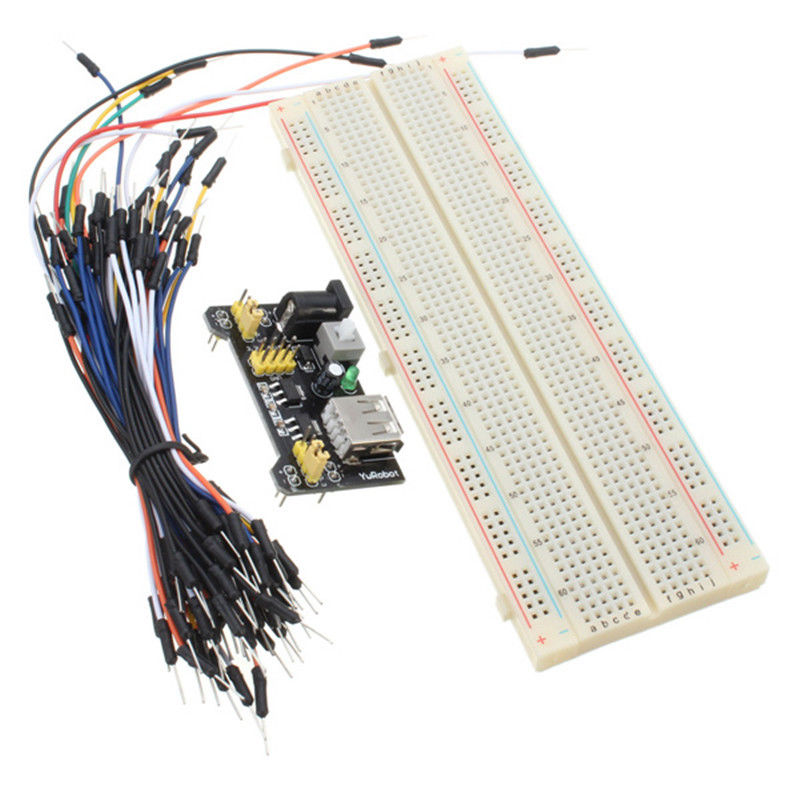

Также в комплект поставки входят:
Макетная плата на 830 точек. белого цвета из ABS пластика с шагом 2,54 мм.
Общее количество контактов: 830
Контактов для монтажа : 630
Контактов питания: 200
Диаметр контакта: 0,8 мм
Размеры: 165х55х8,5 мм.

И набор перемычек (джамперов) папа-папа из 65 шт. для соединения элементов на беспаечных макетных платах.
В наборе есть провода разных цветов и разной длины для облегчения и удобства создания макетов.
