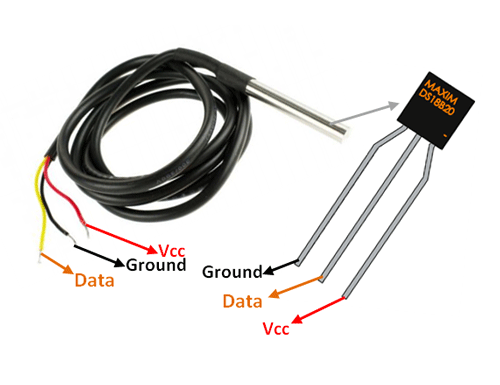

DS18B20

Датчик температуры 9-12 бит интерфейс 1-WIRE, точность 0,5°С.

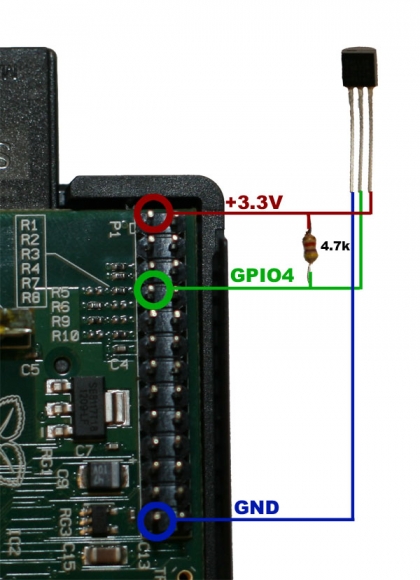

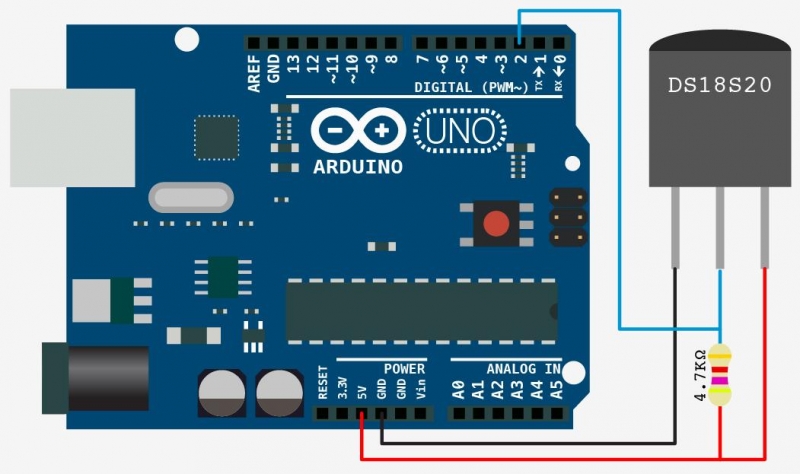

Диапазон измеряемых температур от -55° C до +125° C. Считываемый с прибора цифровой код является прямым непосредственным кодом измеренного значения температуры и не нуждается в дополнительных преобразованиях. Программируемая пользователем разрешающая способность встроенного АЦП может быть изменена в диапазоне от 9 до 12 разрядов выходного кода. Абсолютная погрешность преобразования меньше 0,5° C в диапазоне контролируемых температур -10° C до +85° C. Максимальное время полного 12-ти разрядного преобразования ~750мс (при разрешении 12 разрядов). Для подключения требуется резистор 4.7кОм (см. второй рисунок).

Внутренняя энергонезависимая память температурных установок обеспечивает запись произвольных значений верхней и нижней границы установок. Кроме того, микросхема содержит встроенный логический механизм приоритетной сигнализации в линию о факте выхода температуры за один из выбранных порогов. Узел 1-Wire-интерфейса прибора организован таким образом, что существует теоретическая возможность адресации неограниченного количества подобных устройств на однопроводной линии.

Термометр имеет индивидуальный 64-разрядный регистрационный номер (групповой код 028Н) и обеспечивает возможность работы без внешнего источника питания, только за счет паразитного питания однопроводной линии. Питание прибора через отдельный внешний вывод производится напряжением от 3.0В до 5.5В.
